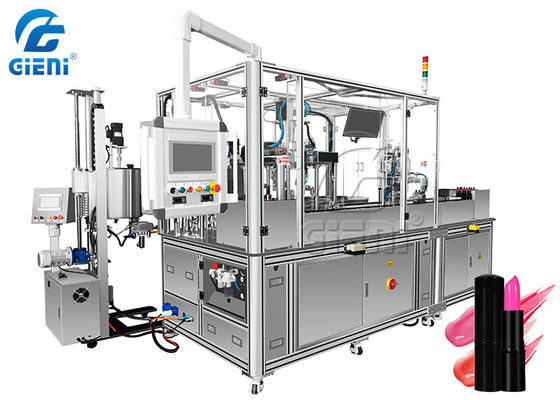

Máquina de molde de alumínio do batom do tanque 1300PCS/H da base 20L

MÁQUINA DE MOLDE AUTOMÁTICA COMPLETA DO BATOM GLU-1300

Quadro
1, base de alumínio, Chrome material de aço de superfície chapeou o tratamento.
2, de placa do SUS tampa na superfície, armário de controle de aço inoxidável e porta.
3, roda para o movimento da máquina e pé para travar. A estação de carregamento material pode ser removida e levado.
4, perfil de alumínio padrão do Euro para o quadro da proteção.
5, porta do PE.

Sistema de movimentação da tabela
1, técnica da importação e os trilhos do anel, mais o molde da terra arrendada da borracha de silicone 28sets (processo de anodização).
2, controle do elevador da estação adotam o módulo conduzido servo.
3, molde da borracha de silicone 112pcs com tampa de aço inoxidável da placa sobre.
4, conduzindo a parte selada da parte, refrigerando completa com a camada dupla quemantém-se e selada.

Pré-aquecendo o dispositivo
1, composto da pistola pneumática quente do tipo de 2units LEISTER, taxa do sopro e taxa de aquecimento é ajustável.
2, o levantamento quente da pistola pneumática do cilindro controle Up/down.
3, roda de mão ajustam a altura.
4, tempo de sopro do ar quente são ajustáveis.
5, PID indicam o Temp. (Com fã do ar, controle de velocidade)

Máquina de enchimento (2units)
1, enchimento móvel (2 bocal), motor de etapa duplo a individual controle o volume de enchimento de cada bocal; ?a função de mistura.
2,20L tanque, sistema de limpeza exterior.
o 3,2nd bocal pré-aquece, função da coleção de maioria.
4, tanque com função de aquecimento do óleo, controle preciso o temp maioria.
5, adotam a tubulação dupla da camada para transferir o volume.
6, bomba de engrenagem movida a motor servo (tecnologia de Itália)
7, o interruptor da válvula do niddle do controle do cilindro
8, motor de C.A. conduzem o agitador
9, sistema elétrico do controle do PLC
10, peça de controle composta do tela táctil e botões.

Sistema movente do bocal
1, bocal do controle do cilindro do ar de ligar/desligar
2, para trás do bocal do controle do cilindro do ar/para a frente
3, calor de aquecimento do tubo o bocal
4, volume do material do SUS para recolher a bandeja
5, controle do cilindro do ar mover-se horizontal da bandeja material.

Reaqueça o dispositivo
1, consiste em LEISTER (a importação de Suíça)
2, do calefator da altura do controle roda à mão
3, Temp.setting no tela táctil, volume do fã ajustam manualmente.

Unidade refrigerando
1, tipo separado dispositivo refrigerando da circulação da água.
2, variação da temperatura -20℃ máximo.
compressore 3,6Hp
4, de temperatura de Digitas controle e exposição.
5, gás de freon do líquido refrigerante de R404A
6, túnel refrigerando instalado debaixo da tabela.
7, adotam o encanamento circulam o ar frio.
8, material de isolação duplo da camada fora do túnel refrigerando.

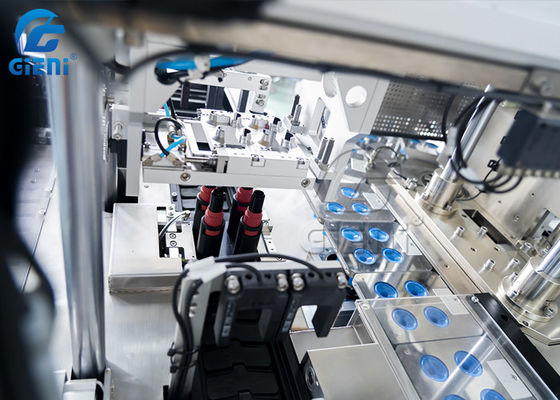

Descarregando a unidade
1, módulo industrial da elevada precisão controla o movimento do sentido e do levantamento de Y/X up/down.
2, Grasper o recipiente 4pcs.
3, giratório controle do cilindro os grasper que gerenciem.
4, controle do cilindro do ar o levantamento do sistema do vácuo up/down.
5, sistema de duas fases do vácuo para liberar o batom fora da borracha de silicone. Grasper é variável (Auto-patente). Nenhuma estação do vácuo da mudança da necessidade quando o tamanho do batom dentro de 8mm-17.1mm (diâmetro). O tempo do aperto é ajustável.
6, transporte material plástico aos moldes de transferência.
7, tipo transporte da corrente do TT para transferir o molde do recipiente do batom.

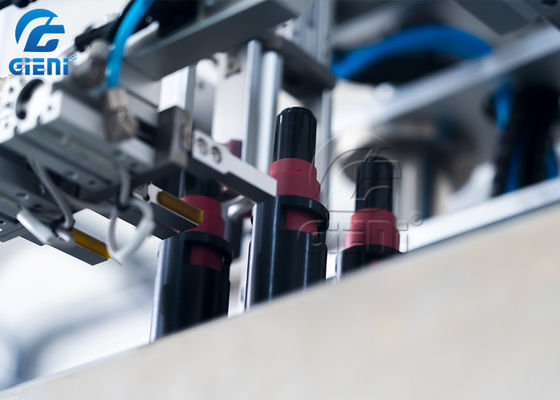

Parafuso abaixo da unidade
1, controle do cilindro do ar os grasper de ligar/desligar.
2, podem mudar a borracha de silicone no grasper.
3, servo controlo do motor os grasper que gerenciem.
4, torcem para controlar o batom que gerencie e que cai para baixo.
5, liberando-se podiam ser semi ou automático.

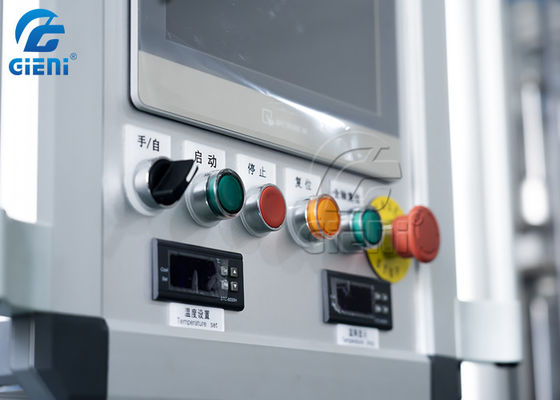

Dispositivo de controle eletrônico
1, Mitsubishi (FX5U) - feito em Japão
2, tela táctil de Weinview 10 polegadas – feitas em Taiwan
3, servo motor de Mitsubishi – feito em Japão?
4, trilho do anel – tecnologia de Itália, feita em China
5, cilindro do tac do ar – feito em Taiwan
6, gerador do vácuo de Alberts. – Feito no alemão
7, motor de JSCC – feito em Taiwan
8, fã – feito em Taiwan
9, módulo da temperatura – feito em Coreia
